風冷機房專用精密空調的制冷分析

雙擊自動滾屏 發布者:精密空調 發布時間:2018-05-16 11:49:32 閱讀:次【字體:

風冷機房專用精密空調的制冷分析

1、制冷量測定條件:進風干球溫度23℃,濕球溫度17℃;冷凝器進風干球溫度35℃,濕球溫度24℃。

2、蒸發盤管:直接膨脹式蒸發器、銅管為高熱傳導無縫銅管外套親水沖縫鋁片,鋁片緊附于銅管上并經機械漲管,使銅管與鋁片緊密貼合。

3、合理的制冷循環、維護保養方便, 機組結構緊湊、外型小巧,所有維護、保養均可正面進行,有效減少安裝維修空間,便于安裝、運輸及維護。

4、安全可靠的運行、優秀穩定的性能,壓縮機全部采用高性能渦旋式壓縮機,送風機選用低噪音高效率離心式風機,制冷系統配件皆來自國際知名品牌,性能穩定。

5、人性化的微電腦控制系統,操作簡單方便。高精度的PLC控制技術,多級能量調節,室內溫濕度波動小, 溫度精度達±0.5°C,濕度精度±3%。

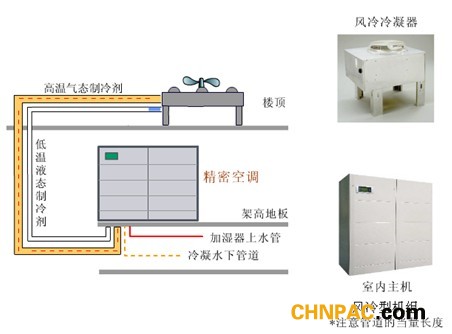

風冷冷卻系統機房專用空調系統圖如下:該系統由空調室外機組和空調室內機組兩部分組成。

風冷制冷圖

風冷型機房專用空調系統圖

機房專用空調可靠性:風冷冷卻方式的主要組成就是風冷室內機、風冷室外冷凝器,其路由為獨立的冷媒管路連接,從物理連接的角度看(不考慮主備機切換、能效管理等邏輯控制與連接),系統完全獨立,任意機組路由的故障不會影響其它機組,因此從系統的角度看,沒有任何影響系統運行的單點故障。

機房專用空調漏水隱患:風冷冷卻方式因僅有加濕水管部分進入機房,相對漏水隱患較小。降低該系統漏水隱患的主要措施有:(1)如果排水管路泄漏,機組在探測到漏水后,自動關閉進水管路,排除進一步漏水的可能;(2)如果進水管路泄漏,監控系統將立即告警。即使不考慮設計有自動關閉進水閥的裝置,在值班人員抵達現場關閉進水閥之前,因單個機房進水量?。啃r供水量小于100升),不會對機房造成大的危害。如果設計有合適高度的攔水壩和排水孔,漏水造成對機房的隱患將徹底排除。

機房專用空調能效比:風冷冷卻方式單機系統的能效比較高,從冷卻的角度看,主要能耗產生于壓縮機、室內風機、風冷室外冷凝器。此方式能效比穩定,目前業界常用的風冷方式能效比約為2.7-3.1。如考慮利用自然冷源,可進一步提高能效比,例如制冷劑泵循環模式,冬季時可停止壓縮機運行,通過制冷劑泵實現制冷循環,能效比將高達6.5以上,按此計算,北京地區全年能效比(在正在修訂的《GB19413計算機和數據處理機房用單元式空氣調節機》中規定:全年能效比(AEER)annualenergyefficiencyratio:機房空調進行全年制冷時從室內除去的熱量總和與消耗的電量總和之比)將高達3.5以上。

機房專用空調可擴容性:風冷冷卻方式由于系統獨立,路由獨立,規劃簡單,因此幾乎不受限制,只需要提前預留室內外機組的位置以及路由管井等,不需要提前對整體管路進行設計,擴容非常簡單只要留出適當?shù)臄U容空間即可。

機房專用空調靈活性:風冷冷卻方式非常靈活,可以非常簡便地分期建設。以此項目為例,對于多個小面積機房而言,完全可以以場地為單位,進行分期建設,在每一步建設中,再充分考慮風冷室外冷凝器場地以及冷媒路由的前提下,不需要額外考慮其它分區的建設。

風冷冷卻方式的問題存在與風冷室外冷凝器占地要求較大,但如果提前規劃有面積足夠大的屋頂放置冷凝器,或在機房每層建設有冷凝器平臺,這個問題將得以解決。依照本項目規模,如采用常規產品室外冷凝器的占用面積約為600平米。

如采用風冷冷卻方式系統大約需要45-55套100千瓦機組總投資約為1500萬,包括風冷空調室內外機以及安裝費用,并可以分期投資,分期實施。

機房專用空調維護管理:風冷冷卻方式系統簡單,無共用管路等,故障類型明確,機組之間互無影響,維護要求低,對維護人員的要求也較低,僅需要少量的維護人員。

機房專用空調系統適應性:風冷冷卻方式對室內外及距離有限制,系統管路長度有一定限制,一般標稱要求室內外機單程總長度在60米之內,冷量損失可忽略不計,目前國內最長案例為單程120米。另外,對室內外機高度差也有要求,一般標稱要求風冷室外冷凝器可高出室內機20米之內,冷量損失可忽略不計,目前國內最長案例為35米;一般標稱要求風冷室外冷凝器可低于室內機9米之內,冷量損失可忽略不計,目前國內最長案例為15米。

機房專用空調設計要求:因系統清晰、明確,屬于成熟設計范疇,因此設計相對簡單,安全。綜合說明:風冷冷卻方式簡單,可靠,在能效、可擴容性等方面具有不可比擬的優勢,因此最為常用。國內類似的中大型機房采用風冷系統的案例非常多。



風冷式機房專用空調應用 范圍

機房空調機廣泛適用于計算機機房、程控交換機機房、衛星移動通訊站、大型醫療設備室、實驗室、測試室、精密電子儀器生產車間等高精密環境,這樣的環境對空氣的溫度、濕度、潔凈度、氣流分布等各項指標有很高的要求,必須由每年365天、每天24 小時安全可靠運行的專用機房精密空調設備來保障。
